４つの機能をもつ、新しい床版排水パイプ

NETIS登録番号：HK-200001-A
令和６年度 国土交通省 推奨技術
第25回国土技術開発賞 創意開発技術賞 受賞

【製品内容】

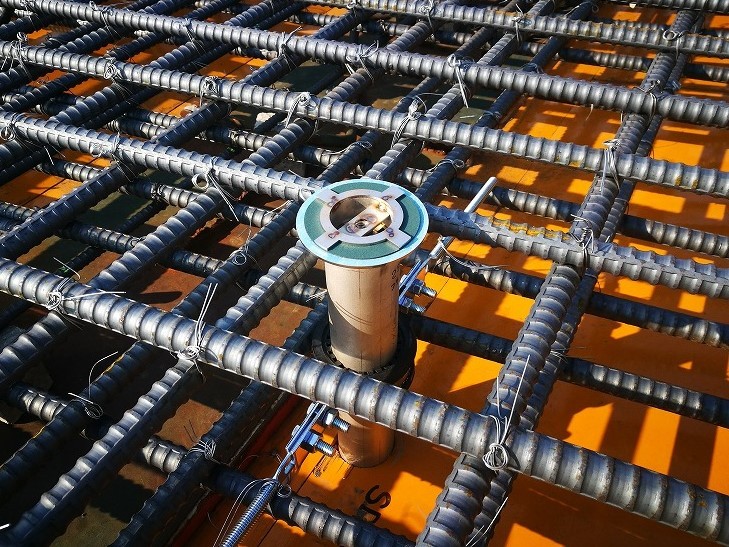

床版コンクリートの早期劣化対策として、「道路橋示方書」や「道路橋床版防水便覧」により、道路橋の床版には防水層を施すことが明記されています。床版コンクリートを守るための防水層が近年の調査研究によると、本来の機能が保たれず早期劣化している現状が報告されています。本製品は、何らかの原因により防水層を通過してしまった水についても、排水することが出来る構造の「床版排水パイプ」です。
また、橋梁点検等で多くの排水管が脱落している現状をうけ、排水管との接続部には２種類の脱落防止機能を持たせて”橋の振動や風の影響を受けても脱落しにくい”構造を標準採用しています。今までにない４つの機能をプラスしています。

【特徴】

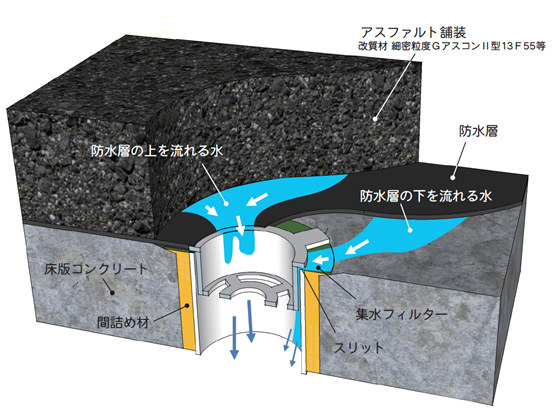

・防水層の上面・下面どちらからも排水可能
・水の凍結膨張による内圧膨張を緩和
・下部接続管の脱落防止構造（振動ゆるみ対策）
・下部暴露部の高耐久構造（飛来塩分等の腐食による劣化防止）

※鉛直方向への排水が難しい場合に使用できる、床版の水を地覆から排水可能のタイプも取り揃えております。⇒詳細はこちら

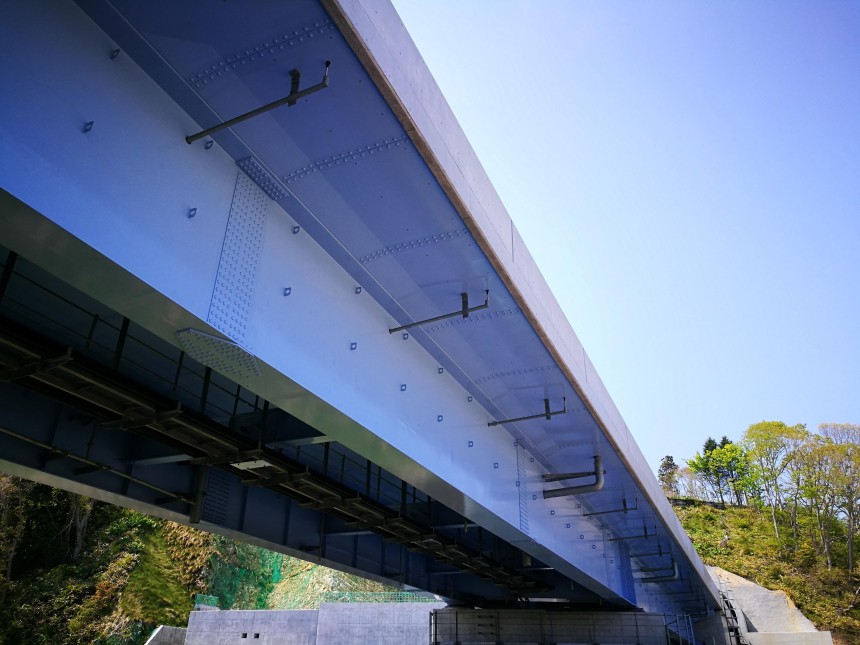

※桁下のフレキシブル管を固定する桁クランプも取りつかっております。⇒詳細はこちら

製品図面 取扱説明書 製品カタログ

（画像クリックで拡大表示します）
